Co to jest prąd różnicowy i dlaczego jest ważny dla działania wyłącznika różnicowoprądowego?
Prąd różnicowy to istotny element w dziedzinie elektrotechniki. Definiuje go różnica między prądem, który wpływa do obwodu przez przewód fazowy, a tym, który wraca przez przewód neutralny. W normalnych warunkach spodziewamy się, że ta różnica jest praktycznie zerowa. Jednak gdy prąd różnicowy przekracza ustalony próg, zazwyczaj wynoszący 30 mA, może to oznaczać wyciek prądu do ziemi. Taka sytuacja często wynika z:
- uszkodzonej izolacji,
- przypadkowego kontaktu osoby z naładowanym elementem.
Wyłącznik różnicowoprądowy odgrywa tutaj kluczową rolę w identyfikowaniu tych problemów. W momencie, gdy prąd upływu osiąga zbyt wysoki poziom, urządzenie natychmiast przerywa obwód, co skutkuje ochroną użytkowników przed porażeniem. Tego rodzaju zabezpieczenie jest niezbędne dla bezpieczeństwa, ponieważ minimalizuje ryzyko zarówno bezpośredniego, jak i pośredniego dotyku. Dodatkowo, zmniejsza ryzyko uszkodzeń urządzeń elektrycznych, co może prowadzić do poważnych konsekwencji, takich jak:
- pożar,
- awaria sprzętu.
Dlatego prąd znamionowy różnicowy podczas działania jest kluczowy, aby zapewnić skuteczną ochronę w każdej instalacji elektrycznej.

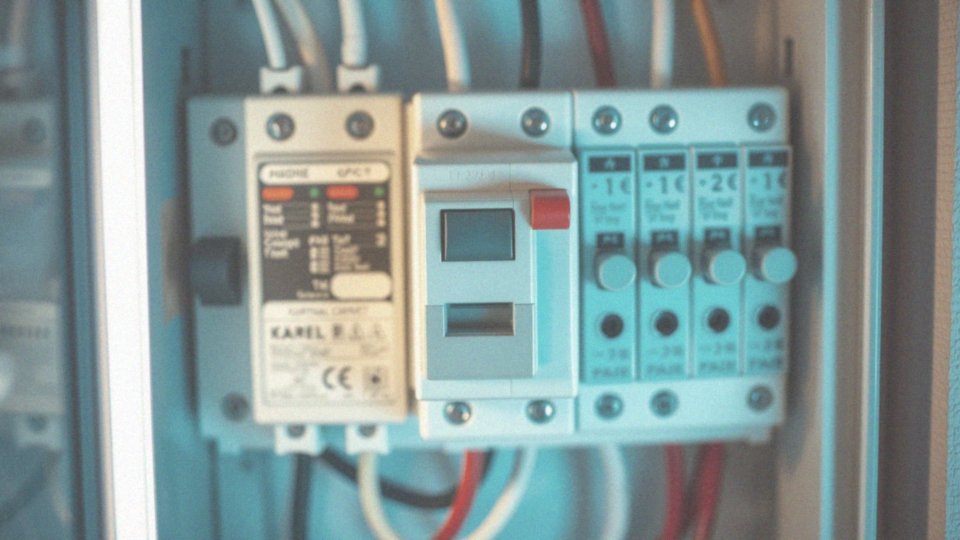

Jak działa wyłącznik różnicowoprądowy 1-fazowy?
Wyłącznik różnicowoprądowy jednofazowy funkcjonuje dzięki nieustannemu porównywaniu prądu fazowego z prądem neutralnym. Kiedy zauważy różnicę między tymi dwoma wartościami, co często sugeruje istnienie prądu upływu, natychmiast przerywa obwód. Takie odchylenie może oznaczać nieprawidłowości w izolacji przewodów lub przypadkowy kontakt z prądem.
W jego wnętrzu umieszczony jest przekładnik różnicowy, który precyzyjnie mierzy wartości prądów. Gdy tylko prąd różnicowy przekroczy ustalony próg 30 mA, urządzenie reaguje błyskawicznie, przerywając obwód w czasie zaledwie 20-30 ms.
Wyłączniki różnicowoprądowe zaprojektowane w klasie AC są przystosowane do pracy z prądami zmiennymi o częstotliwości 50 Hz, co czyni je wyjątkowo efektywnymi w standardowych jednofazowych instalacjach elektrycznych. Dzięki ich zastosowaniu użytkownicy zyskują cenną ochronę przed porażeniem prądem, co znacząco obniża ryzyko nie tylko obrażeń ciała, ale także potencjalnych zagrożeń pożarowych wynikających z awarii urządzeń elektrycznych.
Montaż takiego wyłącznika w domowej instalacji znacznie podnosi poziom bezpieczeństwa w każdym gospodarstwie domowym.
Jakie są parametry techniczne wyłącznika różnicowoprądowego 1-fazowego?
Parametry techniczne wyłącznika różnicowoprądowego jednofazowego odgrywają kluczową rolę w zapewnieniu efektywności i bezpieczeństwa jego funkcjonowania. Oto najważniejsze z nich:
- Prąd znamionowy (In) to maksymalne natężenie, które urządzenie może przenosić bez ryzyka jego samoczynnego wyłączenia; dla wyłączników jednofazowych wynosi od 16 A do 40 A,
- Prąd znamionowy różnicowy (IΔn) definiuje poziom prądu upływowego, który aktywuje wyłącznik; zaleca się wartość wynoszącą 30 mA dla ochrony ludzi,
- Napięcie znamionowe (Un) odnosi się do napięcia, w którym wyłącznik działa właściwie; w systemach jednofazowych zazwyczaj wynosi 230 V,
- Zdolność znamionowa załączania i wyłączania to maksymalne natężenie prądu zwarciowego, jakie urządzenie jest w stanie obsłużyć bez uszkodzeń,
- Czas zadziałania informuje, jak szybko wyłącznik przerywa obwód po wykryciu jakiejkolwiek nieprawidłowości.
Na przykład wyłączniki typu AC są przeznaczone do prądów zmiennych i ich odporność na zwarcia powinna odpowiadać obowiązującym standardom instalacyjnym. Nie można również zapominać o stopniu ochrony IP, takim jak IP20, który wskazuje na odporność na pył i wilgoć – kluczowe aspekty dla bezpieczeństwa systemów elektrycznych. Dodatkowo, inne znaczące parametry, takie jak prąd różnicowy umowny oraz napięcie znamionowe łączeniowe, mają istotny wpływ na wybór odpowiedniego modelu wyłącznika, który powinien być idealnie dostosowany do specyfikacji konkretnej instalacji.
Jak zainstalować wyłącznik różnicowoprądowy 1-fazowy na szynie DIN?
Aby zamontować 1-fazowy wyłącznik różnicowoprądowy na szynie DIN, należy wykonać kilka istotnych kroków:
- Wyłącz zasilanie w danym obwodzie – to kluczowy krok dla zapewnienia bezpieczeństwa.
- Wybierz miejsce montażu – najlepszym miejscem na montaż wyłącznika jest odpowiednia przestrzeń w rozdzielnicy, gdzie można łatwo zamontować urządzenie na szynie TH35.
- Podłącz przewody: przewód fazowy podłącz do zacisku oznaczonego jako L, a neutralny do zacisku N, kierując się wskazówkami na urządzeniu.
- Zwróć uwagę na połączenia – upewnij się, że wszystkie połączenia są solidnie dokręcone, co znacząco zmniejsza ryzyko przegrzewania się instalacji.
- Włącz zasilanie – po zakończeniu podłączania włącz zasilanie.
- Przetestuj wyłącznik – naciskając przycisk testowy, wywołasz symulację prądu upływu, co pozwoli upewnić się, że urządzenie działa poprawnie.
Uwaga: Instalację powinien przeprowadzać jedynie wykwalifikowany specjalista z odpowiednimi uprawnieniami elektrycznymi, aby zapewnić pełną zgodność z normami bezpieczeństwa w instalacjach elektrycznych.

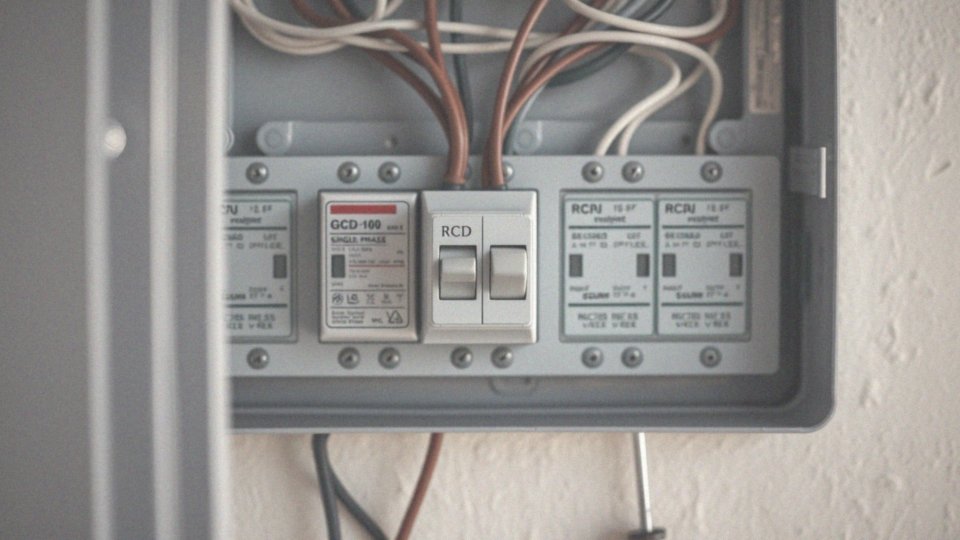

Dlaczego warto zainstalować wyłącznik różnicowoprądowy 1-fazowy w domowej instalacji elektrycznej?
Instalacja 1-fazowego wyłącznika różnicowoprądowego w domowej instalacji elektrycznej jest kluczowa dla zapewnienia bezpieczeństwa domowników. To urządzenie, pełniące rolę ochronną przed porażeniem prądem, jest szczególnie istotne w sytuacjach, gdy izolacja urządzeń elektrycznych ulega uszkodzeniu.
Gdy osoba przypadkowo dotknie przewodu pod napięciem, wyłącznik natychmiast odcina zasilanie, znacznie minimalizując ryzyko urazów. Dzięki temu sprzętowi można uniknąć poważnych konsekwencji, takich jak:
- porażenie prądem,
- pożary,
- zwarcia lub przegrzanie instalacji.
Tego rodzaju zabezpieczenie jest wyjątkowo ważne w pomieszczeniach o dużej wilgotności, takich jak łazienki czy kuchnie. Warto także pamiętać, że instalacja wyłącznika różnicowoprądowego jest wymagana przez polskie prawo budowlane, co dodatkowo podkreśla jego znaczenie.
Z perspektywy finansowej, wyłącznik ten pomaga zredukować straty związane z uszkodzeniami sprzętu elektrycznego. Jego błyskawiczna reakcja w kryzysowych sytuacjach chroni przed poważnymi kosztami napraw, które mogą pojawić się w wyniku awarii. Dlatego inwestycja w wyłącznik różnicowoprądowy jest krokiem w stronę zapewnienia bezpieczeństwa i stabilności domowej instalacji elektrycznej.
Jakie są zastosowania wyłącznika różnicowoprądowego 1-fazowego w pomieszczeniach zagrożonych porażeniem prądem?
Wyłączniki różnicowoprądowe 1-fazowe znajdują szerokie zastosowanie w pomieszczeniach, w których ryzyko porażenia prądem jest podwyższone, takich jak:
- łazienki,
- kuchnie,
- pralnie,
- garaże.
W tych miejscach urządzenia elektryczne, na przykład suszarki do włosów czy golarki, mogą stwarzać niebezpieczeństwo. Te specjalistyczne wyłączniki działają błyskawicznie, przerywając dopływ prądu w przypadku wykrycia wycieku, co znacznie redukuje prawdopodobieństwo porażenia. W kuchni skutecznie chronią przed skutkami wilgoci, szczególnie podczas używania zmywarek czy lodówek. W pralniach ich obecność jest kluczowa, ponieważ sprzęt często ma kontakt z wodą, co niesie za sobą ryzyko niebezpiecznych sytuacji. W garażach, gdzie regularnie korzysta się z narzędzi elektrycznych, również pełnią istotną rolę w zapewnieniu bezpieczeństwa.
Rekomenduje się wybór wyłączników o prądzie znamionowym różnicowym wynoszącym 30 mA, co gwarantuje maksymalną ochronę przed porażeniem. Instalacja tych urządzeń jest nie tylko praktyczna, ale również zgodna z obowiązującymi przepisami budowlanymi, co ma na celu ochronę zdrowia użytkowników oraz ograniczenie ryzyka poważnych wypadków elektrycznych. Dzięki wyłącznikom różnicowoprądowym bezpieczeństwo w codziennym życiu może znacznie się zwiększyć, co ma szczególne znaczenie w kontekście korzystania z urządzeń elektrycznych w warunkach dużej wilgotności.

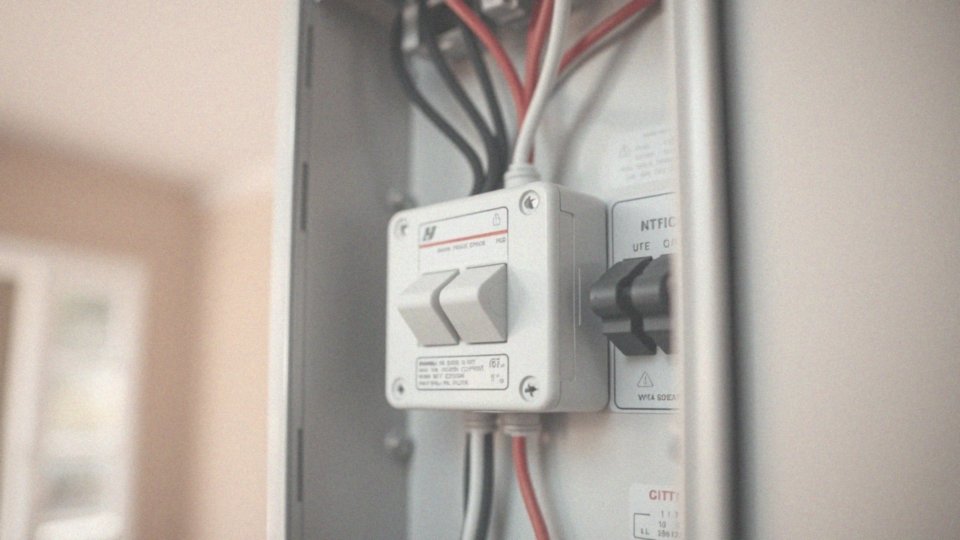

Jak wyłącznik różnicowoprądowy 1-fazowy przerywa obwód w przypadku wycieku prądu do ziemi?
Wyłącznik różnicowoprądowy 1-fazowy działa na zasadzie nieustannego nadzoru nad przepływem prądu. Porównuje on prąd wchodzący przez przewód fazowy z tym, który wypływa przez przewód neutralny. W typowych warunkach te wartości powinny być identyczne. Jednak w przypadku wycieku prądu do ziemi, na przykład z powodu uszkodzonej izolacji, sytuacja ulega zmianie.
System wykrywania oparty na przekładniku różnicowym natychmiast identyfikuje tę rozbieżność. Kiedy prąd różnicowy przekracza ustalony limit, zazwyczaj wynoszący 30 mA, wyłącznik aktywuje mechanizm wyzwalający. Przerwa w obwodzie następuje w ciągu zaledwie 20-30 milisekund.
Tak błyskawiczna reakcja jest niezwykle istotna, ponieważ chroni przed porażeniem prądem oraz innymi zagrożeniami związanymi z nieprawidłowym funkcjonowaniem instalacji elektrycznej. Dzięki temu mechanizmowi bezpieczeństwo w każdym domu znacznie się zwiększa. Użytkownicy mogą z większym spokojem korzystać z energii elektrycznej, wiedząc, że ich instalacje są zabezpieczone przed potencjalnie niebezpiecznymi sytuacjami.
Jakie są korzyści z zabezpieczeń nadprądowych i różnicowoprądowych w instalacjach elektrycznych?
Zabezpieczenia nadprądowe, takie jak bezpieczniki oraz wyłączniki nadprądowe, w połączeniu z różnicowoprądowymi, w tym wyłącznikami różnicowoprądowymi, odgrywają kluczową rolę w ochronie instalacji elektrycznych. Oba te systemy oferują szereg cennych korzyści:
- skuteczna ochrona instalacji przed skutkami przeciążenia i zwarcia,
- znaczne zmniejszenie ryzyka uszkodzenia przewodów oraz wystąpienia pożaru,
- wykrywanie ewentualnych wycieków prądu do ziemi,
- natychmiastowe przerywanie obwodu przy przekroczeniu ustalonego poziomu prądu upływu,
- wyłączenie jedynie uszkodzonego obwodu, co minimalizuje skutki awarii.
Dzięki ich działaniu ryzyko uszkodzenia przewodów oraz wystąpienia pożaru znacznie się zmniejsza. Warto również zwrócić uwagę na zabezpieczenia różnicowoprądowe, które są niezwykle pomocne w wykrywaniu ewentualnych wycieków prądu do ziemi, co bezpośrednio chroni użytkowników przed porażeniem. Takie rozwiązania mają szczególne znaczenie w pomieszczeniach narażonych na wilgoć, jak łazienki czy kuchnie. Połączenie obu typów zabezpieczeń tworzy skuteczny system ochrony, ograniczający ryzyko zarówno uszkodzenia sprzętu, jak i niebezpiecznych sytuacji. Dodatkowo, stosowanie zabezpieczeń nadprądowych i różnicowoprądowych może prowadzić do oszczędności. Szybka reakcja na nieprawidłowości w instalacji jest kluczowa dla zapobiegania poważnym uszkodzeniom oraz kosztownym naprawom. Dlatego właśnie obecność tych elementów w każdej instalacji elektrycznej jest absolutnie kluczowa dla bezpieczeństwa użytkowników oraz niezawodności działania systemu.
Jakie są różnice między różnicówką a bezpiecznikiem różnicowoprądowym?
Różnicówka, znana też jako wyłącznik różnicowoprądowy (RCD), oraz bezpiecznik różnicowoprądowy, czyli wyłącznik nadprądowy z funkcją różnicową (RCBO), odgrywają niezwykle istotną rolę w ochronie instalacji elektrycznych. Różnicówka działa, wykrywając różnicę między prądem wpływającym do obwodu a tym, który z niego wypływa, co ma na celu zapobieganie porażeniom prądem. Jest to szczególnie ważne w miejscach, gdzie może występować ryzyko kontaktu z wodą lub dużą wilgotnością.
Z kolei bezpiecznik różnicowoprądowy łączy funkcjonalność wyłącznika różnicowoprądowego oraz ochronę przed nadprądami. Taki mechanizm nie tylko chroni przed porażeniem, ale również zabezpiecza przed przeciążeniem i zwarciem. Dzięki temu RCBO zapewnia bardziej kompleksową ochronę — w momencie wykrycia prądu różnicowego natychmiast przerywa obwód, co chroni instalację przed potencjalnym uszkodzeniem spowodowanym nadmiarem prądu.
Warto jednak pamiętać, że sama różnicówka, mimo że skutecznie przeciwdziała porażeniom, nie zabezpiecza przed przeciążeniem. Dlatego w instalacjach elektrycznych niezbędne są dodatkowe środki ochrony. Bezpiecznik różnicowoprądowy stanie się zatem idealnym rozwiązaniem dla tych, którzy pragną całościowej ochrony. Inwestycja w to urządzenie skutecznie zmniejsza ryzyko porażenia prądem oraz zabezpiecza sprzęt elektryczny przed ewentualnymi uszkodzeniami.
Kiedy należy przeprowadzać testy wyłącznika różnicowoprądowego 1-fazowego?
Wyłączniki różnicowoprądowe 1-fazowe powinny być testowane przynajmniej co pół roku. Aby przeprowadzić test, wystarczy nacisnąć przycisk oznaczony literą „T” na urządzeniu. To proste działanie imituje prąd upływu i powinno skutkować natychmiastowym odłączeniem obwodu. W przypadku, gdy wyłącznik nie zareaguje, może to sugerować, że jest uszkodzony i konieczna jest jego wymiana.
Warto również zauważyć, że częstotliwość tych testów może się różnić w zależności od środowiska, w jakim działa urządzenie. Czynników takich jak:
- wilgotność,
- obecność zanieczyszczeń
nie można zlekceważyć, gdyż mają one wpływ na skuteczność wyłącznika. Regularne przeprowadzanie testów nie tylko zapewnia sprawność urządzenia, ale również jego gotowość do działania w nagłych sytuacjach. Te wyłączniki odgrywają kluczową rolę w ochronie przed porażeniem prądem, a poza tym pomagają zredukować ryzyko uszkodzenia urządzeń elektrycznych. Dlatego tak istotne jest, aby testowanie ich funkcji stało się rutyną w dbałości o bezpieczeństwo wszelkich instalacji elektrycznych. Systematyczne kontrole powinny być integralnym elementem konserwacji zarówno w domach, jak i w obiektach użyteczności publicznej.
Jakie są wymagania prawne dotyczące instalacji wyłącznika różnicowoprądowego w Polsce?
W Polsce, zgodnie z obowiązującym prawem budowlanym, stosowanie wyłączników różnicowoprądowych jest konieczne w elektrycznych instalacjach w określonych przypadkach. Ich zastosowanie nabiera szczególnego znaczenia w obwodach zasilających gniazda wtyczkowe, które obsługują prąd do 20A, oraz w pomieszczeniach, gdzie występuje duża wilgotność, jak na przykład:
- łazienki,
- pralnie.
Przepisy jasno precyzują, że prąd różnicowy, przy którym wyłącznik powinien zadziałać, wynosi zazwyczaj 30 mA; to istotne dla ochrony przed porażeniem prądem elektrycznym. Instalacje muszą spełniać normy PN-HD 60364, co znacząco zwiększa ich bezpieczeństwo oraz efektywność. Każdy wyłącznik różnicowoprądowy powinien być montowany przez certyfikowanego elektryka, co jest kluczowe dla przestrzegania przepisów oraz zmniejszenia ryzyka wypadków. Ignorowanie tych regulacji może prowadzić do groźnych konsekwencji, zarówno dla bezpieczeństwa użytkowników, jak i dla właścicieli instalacji. Dlatego istotne jest, aby zawsze przestrzegać norm dotyczących instalacji wyłączników różnicowoprądowych, co stanowi fundamentalny krok w kierunku zapewnienia bezpieczeństwa w każdym obiekcie.
Jakie są skutki uszkodzenia urządzeń elektrycznych i jak wyłącznik różnicowoprądowy je minimalizuje?
Uszkodzenia urządzeń elektrycznych mogą prowadzić do poważnych konsekwencji, takich jak:
- zwarcia,
- przeciążenia,
- uszkodzenia izolacji,
- wycieki prądu.
Problemy te stanowią zagrożenie nie tylko dla sprzętu, ale przede wszystkim dla osób je używających, które mogą zostać porażone prądem. Brak wyłącznika różnicowoprądowego znacznie podnosi ryzyko porażenia, zwłaszcza gdy izolacja urządzenia jest nieszczelna. Właśnie dlatego wyłącznik różnicowoprądowy pełni istotną rolę w systemach zabezpieczeń. Jego działanie jest błyskawiczne – reaguje w ciągu 20-30 milisekund na wykrycie prądu upływu, odcinając obwód i eliminując źródło niebezpieczeństwa. Dzięki temu ryzyko porażenia osób, które mogłyby przypadkowo dotknąć uszkodzonego urządzenia, zostaje znacznie zredukowane. Jest to szczególnie istotne w miejscach o podwyższonej wilgotności, takich jak łazienki czy kuchnie.
Dodatkowo, wyłącznik różnicowoprądowy minimalizuje skutki uszkodzeń urządzeń elektrycznych, co przekłada się na:
- ograniczenie strat materialnych,
- zmniejszenie ryzyka wystąpienia pożaru.
Jego zainstalowanie zdecydowanie podnosi poziom bezpieczeństwa w instalacjach elektrycznych, co ma kluczowe znaczenie nie tylko w domach, ale również w publicznych obiektach. Co więcej, te urządzenia pomagają w ograniczaniu przepięć, co przyczynia się do wydłużenia żywotności sprzętu elektrycznego.
