Różnicówka wybija pod obciążeniem – przyczyny i rozwiązania

Co to jest różnicówka?

Różnicówka, znana również jako wyłącznik różnicowoprądowy (RCD), to kluczowe urządzenie zapewniające bezpieczeństwo instalacji elektrycznej. Jego podstawowa funkcja polega na porównywaniu natężenia prądu, które wpływa do obwodu, z tym, które z niego wypływa. W prawidłowo działającym systemie te wartości powinny być identyczne. Kiedy różnicówka wykryje jakąkolwiek różnicę, może to wskazywać na upływ prądu do ziemi. W takim przypadku urządzenie momentalnie przerywa obwód, co ma na celu ochronę przed porażeniem elektrycznym oraz możliwym pożarem. Wyłączniki różnicowoprądowe są bardzo istotne w kontekście ochrony przed elektrycznymi zagrożeniami i znajdują zastosowanie w różnych miejscach, takich jak:

• budynki mieszkalne,
• biura,
• zakłady przemysłowe.

Dostępne są w różnorodnych klasach – A, AC oraz B – co wpływa na ich użycie w rozmaitych środowiskach i przy różnych rodzajach prądu upływu. Zdecydowanie ważne jest, aby różnicówki działały prawidłowo. Wiele przypadków prądu upływowego jest rezultatem uszkodzeń izolacji w przewodach, co stwarza potencjalne ryzyko pożaru. Badania dowodzą, że stosowanie wyłączników różnicowoprądowych może zmniejszyć ryzyko porażenia elektrycznego nawet o 50-70%, co czyni je niezwykle efektywnym środkiem ochrony. Aby zapewnić ich sprawność, ważne jest regularne użytkowanie i konserwacja. Rekomenduje się testowanie różnicówki co najmniej co trzy miesiące. Co więcej, różnicówki nie tylko chronią przed wypadkami, ale również umożliwiają wykrywanie różnych problemów w instalacjach elektrycznych, umożliwiając tym samym utrzymanie wysokiego poziomu bezpieczeństwa w nowoczesnych systemach elektrycznych.

Jakie są funkcje wyłącznika różnicowoprądowego?

Wyłącznik różnicowoprądowy (RCD) jest niezwykle ważnym elementem, który przyczynia się do bezpieczeństwa w systemach elektrycznych. Jego główną funkcją jest:

• ochrona przed porażeniem prądem,
• monitorowanie różnicy między prądem wpływającym a wypływającym w obwodzie.

W momencie, gdy wykryje różnicę przekraczającą określony limit, zazwyczaj wynoszący 30 mA, błyskawicznie przerywa zasilanie. To natychmiastowe działanie przeciwdziała nie tylko porażeniom, ale także ryzyku pożaru, które może powstać na skutek uszkodzenia izolacji przewodów. RCD nie tylko dba o bezpieczeństwo użytkowników, lecz również chroni urządzenia elektryczne przed uszkodzeniem. Pomaga w wykrywaniu prądów upływowych, co może sygnalizować poważniejsze usterki w instalacji, takie jak:

• zniszczone przewody,
• wadliwe sprzęty.

Jego obecność znacząco podnosi poziom bezpieczeństwa w miejscach, gdzie ryzyko jest większe, na przykład w łazienkach oraz kuchniach, gdzie występuje woda. Kluczowe znaczenie ma także regularne testowanie i konserwacja RCD, które gwarantują ich niezawodność. Specjaliści zalecają, aby przeprowadzać testy przynajmniej co trzy miesiące. Dzięki tym działaniom wyłącznik różnicowoprądowy staje się fundamentalnym elementem każdej instalacji elektrycznej, minimalizując ryzyko wypadków i potęgując ogólne bezpieczeństwo.

Dlaczego różnicówka wybija pod obciążeniem?

Różnicówka może się wyłączać z kilku różnych powodów związanych z obciążeniem:

• podłączanie różnorodnych urządzeń elektrycznych, które generują prąd upływu, często przekraczający ustalony próg działania wyłącznika, zazwyczaj wynoszący 30 mA,
• wewnętrzne uszkodzenia w urządzeniach elektrycznych, takie jak uszkodzona izolacja w pralce lub lodówce,
• problemy z przewodem neutralnym (N), które mogą zakłócać prawidłowe działanie różnicówki,
• zakłócenia w sieci elektrycznej oraz zmiany w napięciu, które powodują, że wyłącznik się wyłącza,
• nieprawidłowe działanie zainstalowanego ogranicznika przepięć, co może wprowadzać dodatkowe problemy związane z prądem upływu.

Gdy prąd upływu staje się zbyt wysoki, różnicówka szybko przerywa obwód, aby zapewnić nasze bezpieczeństwo. Kiedy napięcie nagle się zmienia, to urządzenie również reaguje, aby chronić użytkowników.

Co wpływa na wybijanie różnicówki?

Na działanie wyłącznika różnicowoprądowego (RCD) wpływa wiele różnorodnych czynników. Kluczowym elementem jest prąd upływu – wyższe wartości, generowane przez urządzenia elektryczne, zwiększają ryzyko, że wyłącznik zareaguje. Problemy z instalacją, takie jak:

• uszkodzone kable,
• zwarcia,
• niespodziewane przepięcia w sieci,
• zakłócenia pochodzące od dużych odbiorników energii,
• niewłaściwe połączenia przewodów neutralnych (N) oraz ochronnych (PE),
• wysoka wilgotność.

mogą również powodować trudności z prawidłowym działaniem RCD oraz prowadzić do jego aktywacji. Aby zredukować te potencjalne zagrożenia i zapewnić niezawodność całego systemu, konieczne są regularne sprawdzenia oraz konserwacja instalacji.

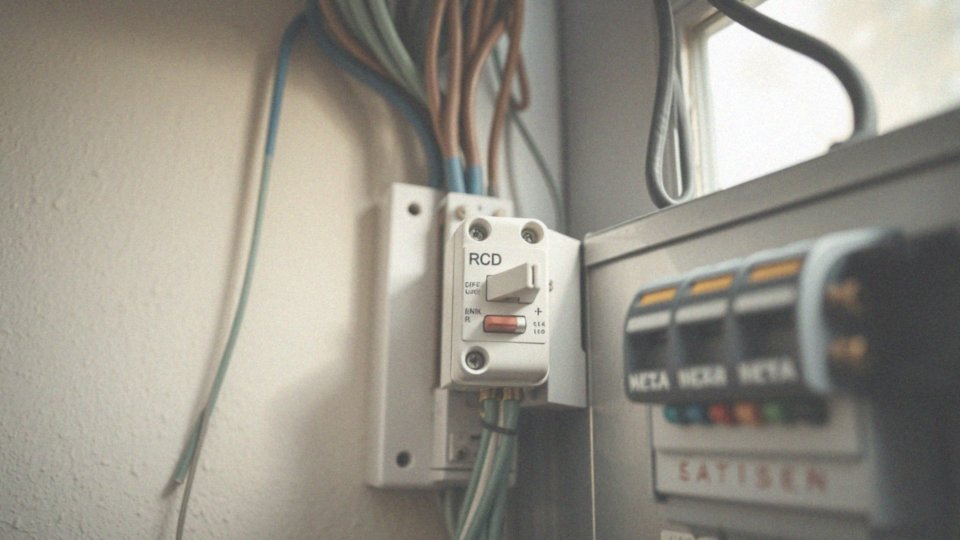

Jak prąd upływu jest związany z działaniem różnicówki?

Prąd upływu odgrywa kluczową rolę w funkcjonowaniu wyłączników różnicowych, które nieustannie monitorują różnicę między prądem, który wpływa do obwodu, a tym, który z niego wypływa. W idealnie działającym systemie obie wartości powinny być identyczne. Kiedy prąd upływu przekracza wartość 30 mA, wyłącznik błyskawicznie przerywa obwód, co ma na celu ochronę przed porażeniem elektrycznym.

Tego typu prąd najczęściej powstaje w efekcie:

• degradacji izolacji elektrycznych,
• uszkodzeń urządzeń,
• co prowadzi do utraty energii w kierunku ziemi.

Przekroczenie określonego progu wywołuje natychmiastową reakcję wyłącznika różnicowego, znacząco podnosząc poziom bezpieczeństwa użytkowników. Co więcej, prąd różnicowy, powstający z różnicy między prądem wpływającym a wypływającym, stanowi ważny wskaźnik efektywności systemu elektrycznego.

Zbyt wysokie wartości prądu upływu mogą skutkować nieprawidłowym działaniem wyłącznika, co zwiększa ryzyko uszkodzenia urządzeń. Dlatego regularne kontrolowanie instalacji elektrycznej oraz serwisowanie wyłącznika różnicowego jest kluczowe, aby zredukować zagrożenia związane z prądem upływu. Dzięki temu możemy skutecznie chronić siebie i nasze urządzenia przed ryzykiem związanym z elektrycznością.

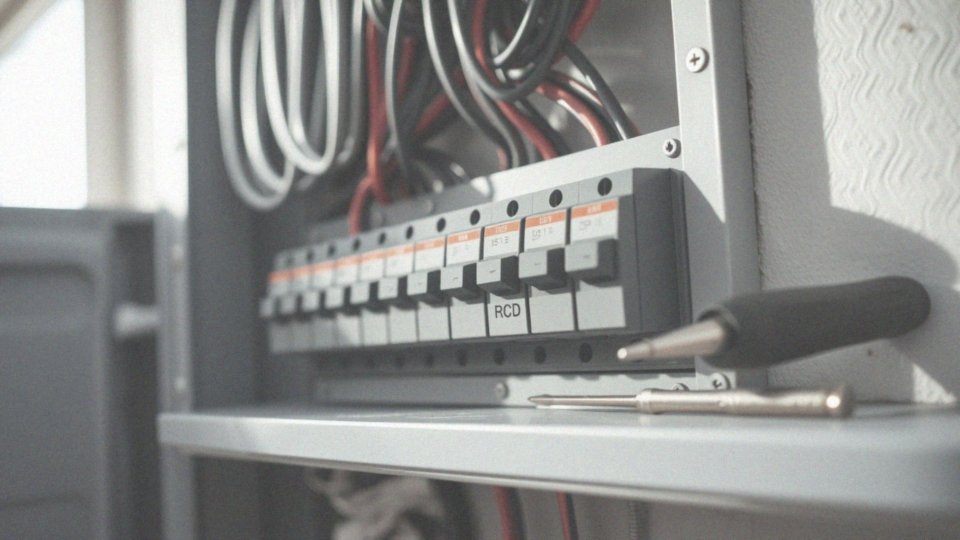

Jak prąd upływu wpływa na wyłącznik różnicowoprądowy?

Prąd upływu ma istotny wpływ na działanie wyłącznika różnicowoprądowego (RCD). Kiedy wartość tego prądu przekracza zazwyczaj ustalony próg zadziałania wynoszący 30 mA, zasilanie w obwodzie zostaje natychmiast przerwane. Taka natychmiastowa reakcja chroni użytkowników przed porażeniem elektrycznym oraz zmniejsza ryzyko wystąpienia pożaru.

W elektrycznych instalacjach prąd upływu może być generowany z różnych powodów, takich jak:

• uszkodzenia izolacji,
• obecność wilgoci,
• naturalne zużycie sprzętu.

Systemy z uszkodzonymi przewodami są bardziej narażone na nagłe wyłączanie RCD. Wzrost wartości prądu upływu może wskazywać na pojawiające się problemy, które mają potencjał prowadzić do poważnych awarii systemu elektrycznego. Wyłączniki różnicowe są odpowiedzialne za monitorowanie tego zjawiska, co oznacza, że w sytuacji wykrycia nieprawidłowości RCD odcina zasilanie. Taka ochrona jest niezwykle ważna w kontekście zabezpieczenia przed możliwymi zagrożeniami.

Aby zminimalizować ryzyko związane z prądem upływu, kluczowe są regularne przeglądy stanu instalacji oraz testowanie funkcjonalności wyłączników różnicowych. Praktyki te przyczyniają się do zwiększenia bezpieczeństwa oraz efektywności systemu elektrycznego.

Jak przepięcia wpływają na wyłącznik różnicowoprądowy?

Przepięcia mają znaczący wpływ na działanie wyłącznika różnicowoprądowego (RCD). Wysokie napięcia, które mogą występować w wyniku:

• wyładowań atmosferycznych,
• awarii w sieci,
• stwarzają ryzyko uszkodzenia elektroniki wyłącznika.

Tego rodzaju zdarzenia mogą prowadzić do:

• nieprawidłowego funkcjonowania urządzenia,
• trwałego uszkodzenia urządzenia,
• fałszywych zadziałań RCD.

W efekcie prowadzi to do:

• niespodziewanego odłączenia zasilania.

Tego typu sytuacje nie tylko są uciążliwe dla użytkowników, ale również mogą stwarzać poważne zagrożenie dla bezpieczeństwa elektrycznego. Aby zredukować ryzyko uszkodzenia wyłącznika różnicowoprądowego, dobrym rozwiązaniem jest zainstalowanie ograniczników przepięć. Te urządzenia odprowadzają nadmiar energii elektrycznej do uziemienia, chroniąc tym samym RCD przed niebezpiecznymi skokami napięcia.

W szczególności w obiektach narażonych na intensywne zakłócenia elektryczne, stosowanie ograniczników przepięć jest kluczowe dla zapewnienia bezpieczeństwa. Ponadto, regularne kontrole stanu RCD oraz całej instalacji elektrycznej są niezbędne, aby zapewnić ich prawidłowe działanie oraz zmniejszyć ryzyko, które niosą ze sobą przepięcia.

Jak zakłócenia w sieci wpływają na działanie różnicówki?

Zakłócenia w sieci elektrycznej mają istotny wpływ na funkcjonowanie wyłączników różnicowoprądowych, popularnie nazywanych różnicówkami. Wahania napięcia, obecność harmonicznych oraz szumy elektromagnetyczne mogą prowadzić do błędnych odczytów prądu upływowego. Gdy system zarejestruje niezgodności, różnicówka może automatycznie się wyłączyć, co nie zawsze wskazuje na rzeczywiste niebezpieczeństwo porażenia prądem.

To urządzenie jest bowiem czułe na zmiany w sieci, a duże odbiorniki energii, takie jak silniki, potrafią generować zakłócenia, skutkujące deaktywacją obwodu. Aby zredukować ryzyko tych problemów, warto rozważyć zastosowanie:

• filtrów,
• stabilizatorów napięcia.

Wskazane jest także zwrócenie uwagi na odpowiedni dobór typów różnicówek; na przykład, typ A może okazać się bardziej skuteczny w niektórych sytuacjach. Optymalizacja instalacji elektrycznej, w tym staranny wybór, konserwacja różnicówek oraz przeprowadzanie ich regularnych testów, znacząco wpływa na ich stabilność w działaniu.

Dobrze zorganizowane obwody i unikanie nadmiernych obciążeń również przyczyniają się do zmniejszenia możliwości wystąpienia zakłóceń w sieci.

Jakie urządzenia mogą powodować zadziałanie różnicówki?

Wiele popularnych urządzeń elektrycznych ma potencjał do wywoływania zadziałania różnicówki, co sprawia, że ich identyfikacja jest niezwykle istotna dla bezpieczeństwa instalacji elektrycznej. Wśród najczęstszych winowajców można wymienić sprzęty o większej mocy, takie jak:

• pralki,
• zmywarki,
• bojlery.

Sprzęty te często generują prąd upływu przekraczający dopuszczalne normy, co prowadzi do automatycznego wyłączenia różnicówki. Również uszkodzenia w urządzeniach, na przykład:

• lampy z pękniętymi obudowami,
• narzędzia elektryczne z wadliwą izolacją,

mogą być przyczyną poważnych problemów. W takich przypadkach prąd upływu znacznie wzrasta, co zmusza mechanizm zabezpieczający RCD do działania. Dodatkowo, nadmierna liczba podłączonych urządzeń do jednego obwodu może również prowadzić do zwiększenia prądu upływu, co skutkuje wyłączeniem różnicówki. Inne kwestie dotyczące instalacji, takie jak:

• uszkodzone przewody,
• niewłaściwe połączenia,

mogą podnieść ryzyko zadziałania różnicówki. Dlatego regularne przeglądy i konserwacja sprzętu elektrycznego są kluczowe. Dzięki temu można znacznie zredukować ryzyko niepożądanych zadziałań RCD i zapewnić bezpieczne korzystanie z energii elektrycznej.

Jak można zidentyfikować uszkodzone urządzenie elektryczne?

Aby zidentyfikować uszkodzone urządzenie elektryczne, które może powodować wybijanie różnicówki, warto skorzystać z kilku sprawdzonych metod. Przede wszystkim:

1. Systematyczne odłączanie poszczególnych urządzeń od obwodu. Obserwuj, co się dzieje – jeśli po odłączeniu jednego z nich różnicówka przestaje działać, to może być sygnał, że to właśnie to urządzenie ma usterkę.
2. Użycie miernika do pomiaru prądu upływu dla każdego z urządzeń. Jeżeli jego wartość przekracza normę, może to sugerować problemy z izolacją.
3. Wizualna inspekcja sprzętu – zwróć uwagę na ewentualne pęknięcia, wilgoć lub inne uszkodzenia, które mogą świadczyć o nieprawidłowościach.
4. Pomiary rezystancji izolacji (Riso) przy użyciu odpowiedniego miernika. Pomoże to ocenić stan izolacji zarówno przewodów, jak i urządzeń.
5. Regularne kontrole oraz konserwacja instalacji elektrycznej. To kluczowe dla zapewnienia wysokiego poziomu bezpieczeństwa.

Pamiętaj, że odpowiednia troska o instalacje elektryczne to fundament, który pozwala uniknąć wielu problemów w przyszłości.

Jakie są najczęstsze błędy przy tworzeniu instalacji elektrycznej?

Błędy podczas tworzenia instalacji elektrycznej mogą prowadzić do poważnych zagrożeń, takich jak porażenia prądem czy pożary. Warto zwrócić uwagę na kilka istotnych problemów:

• niewłaściwe podłączenie przewodów neutralnego (N) i ochronnego (PE), co może wpłynąć na funkcjonowanie urządzeń zabezpieczających, tworząc niebezpieczne okoliczności,
• brak prawidłowego uziemienia, zwiększający ryzyko wystąpienia awarii, ponieważ uziemienie chroni przed skutkami elektrycznych wstrząsów,
• niewłaściwe zabezpieczenia, które mogą spowodować zbyt dużą czułość wyłączników różnicowoprądowych, co zwiększa ryzyko ich niezamierzonego działania w normalnych warunkach,
• przeciążenia obwodów, prowadzące do uszkodzeń przy podłączaniu zbyt wielu urządzeń do jednego układu,
• używanie kabli o niewłaściwym przekroju, narażających na przeciążenia prądowe,
• brak dokładnych pomiarów i testów po zakończeniu instalacji, co znacząco obniża jakość wykonanej pracy,
• niedostateczne zabezpieczenia przeciwprzepięciowe, które odgrywają istotną rolę w zwiększaniu bezpieczeństwa, szczególnie w obszarach narażonych na wyładowania atmosferyczne.

Świadomość tych problemów pozwala znacznie poprawić bezpieczeństwo w obiektach z instalacjami elektrycznymi.

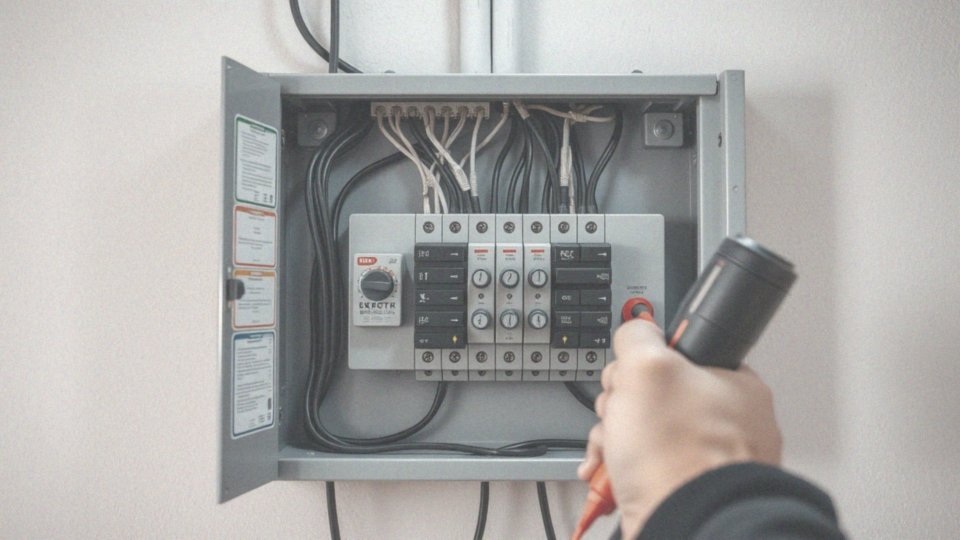

Jak skonfigurować instalację elektryczną, aby uniknąć wybijania różnicówki?

Aby zminimalizować ryzyko wyłączania różnicówki w instalacji elektrycznej, warto przestrzegać kilku istotnych zasad. Przede wszystkim korzystaj z wysokiej jakości komponentów oraz urządzeń elektrycznych. Kluczowe jest, by instalacja była wykonana przez wykwalifikowanego elektryka, który działa zgodnie z obowiązującymi normami. Oto kilka przydatnych wskazówek:

1. Prawidłowe połączenie przewodów: Zadbaj o to, by przewód neutralny (N) oraz przewód ochronny (PE) były właściwie podłączone. Błędne połączenia mogą skutkować awarią różnicówki.
2. Unikanie przeciążeń: Warto zastosować odpowiednie zabezpieczenia oraz ograniczyć liczbę urządzeń działających na jednym obwodzie, co znacznie redukuje ryzyko przeciążeń odpowiedzialnych za aktywację RCD.
3. Regularne przeglądy i pomiary: Systematyczne kontrolowanie instalacji oraz pomiary prądu upływu oraz izolacji (Riso) pozwalają na wczesne wychwycenie ewentualnych problemów, co z kolei pomaga w monitorowaniu stanu izolacji oraz identyfikacji uszkodzonych urządzeń.
4. Wybór odpowiedniego rodzaju różnicówki: Użycie selektywnych różnicówek (zwłocznych) może pomóc zmniejszyć liczbę nieuzasadnionych wyłączeń przy chwilowych skokach prądu.
5. Dostosowanie do wymagań energetycznych: Przyjrzyj się charakterystyce urządzeń elektrycznych w swoim domu. Niektóre, takie jak pralki czy zmywarki, generują bardziej znaczący prąd upływowy, co może prowadzić do zadziałania różnicówki.
6. Ochrona przed przepięciami: Warto zainwestować w ograniczniki przepięć, które zabezpieczą instalację przed szkodliwymi skokami napięcia.

Przestrzegając tych zasad, znacznie obniżysz ryzyko wyłączania różnicówki, co w efekcie przyczyni się do zwiększenia bezpieczeństwa elektrycznego w Twoim domu. Regularna konserwacja i świadome podejście do konfiguracji instalacji są kluczowe dla efektywnej ochrony przed potencjalnymi zagrożeniami.

Jakie są konsekwencje wybijania różnicówki?

Wybijanie różnicówki może prowadzić do poważnych reperkusji, które dotyczą zarówno bezpieczeństwa użytkowników, jak i funkcjonowania urządzeń elektrycznych. Najbardziej widocznym skutkiem tego zjawiska jest:

• przerwa w dostawie prądu,
• co staje się szczególnie uciążliwe w nocy czy podczas istotnych zajęć.

Częste wybijanie różnicówki może również sugerować, że są obecne poważniejsze usterki w instalacji elektrycznej, takie jak:

• uszkodzenia przewodów,
• przeciążenie instalacji.

Ignorowanie takich oznak stwarza realne zagrożenie, w tym ryzyko porażenia elektrycznego oraz pożarów. Na przykład, uszkodzona izolacja kabli może łatwo zapalić materiały łatwopalne znajdujące się w pobliżu. Dodatkowo, regularne wybijanie różnicówki prowadzi do uszkodzeń podłączonych urządzeń, takich jak:

• komputery,
• sprzęt gospodarstwa domowego,
• co może skutkować utratą danych czy zniszczeniem elektroniki.

Dlatego ważne jest, aby traktować pojawiające się problemy z różnicówką jako istotny sygnał, który wymaga natychmiastowego działania. Aby uniknąć tych nieprzyjemności, warto:

• przeprowadzać regularne przeglądy i konserwację instalacji elektrycznej,
• identyfikować potencjalne usterki,
• wybierać wysokiej jakości komponenty.

Odpowiednia pielęgnacja może znacznie polepszyć bezpieczeństwo instalacji i zredukować ryzyko ponownego wybijania różnicówki.
