Różnicówka 3-fazowa – kluczowy element bezpiecznej instalacji elektrycznej

Co to jest różnicówka 3-fazowa?

Różnicówka 3-fazowa, często nazywana wyłącznikiem różnicowoprądowym, odgrywa kluczową rolę w instalacjach elektrycznych. Jej głównym celem jest ochrona przed porażeniem prądem oraz redukcja potencjalnych uszkodzeń urządzeń. Umożliwia to stałe monitorowanie prądów wpływających i wypływających z obwodu. Niekiedy, gdy wykryje prąd upływu, natychmiast odłącza zasilanie, co skutecznie minimalizuje zagrożenia.

Wyłączniki te są szczególnie ważne w:

• przemyśle,
• obiektach użyteczności publicznej,
• gdzie często funkcjonują maszyny przemysłowe,
• a obciążenia prądowe bywają znaczące.

W takich warunkach ryzyko porażenia prądem wzrasta, dlatego ich obecność znacząco podnosi bezpieczeństwo użytkowników i zabezpiecza sprzęt. Używanie różnicówek wynika nie tylko z potrzeb, ale także z wymogów prawnych oraz norm budowlanych, które zobowiązują inwestorów do zapewnienia odpowiednich warunków pracy. Co więcej, różnicówki 3-fazowe pomagają w obniżeniu kosztów związanych z naprawą sprzętu, które mogą być efektem przepięć czy awarii elektrycznych. To sprawia, że są one niezastąpionym elementem w każdej nowoczesnej instalacji elektrycznej.

Jakie są części składowe różnicówki 3-fazowej?

Różnicówka 3-fazowa składa się z kilku istotnych komponentów, które współdziałają w celu zapewnienia bezpieczeństwa elektrycznego. Kluczowym elementem jest transformator różnicowy, który funkcjonuje niczym komparator prądowy, monitorując prądy w trzech fazowych przewodach oraz w przewodzie neutralnym. Dzięki tej pracy jest w stanie wychwycić różnice w ich wartościach.

Kolejnym ważnym elementem jest układ porównawczy, który analizuje te dane i identyfikuje prąd różnicowy. Gdy tylko różnice między prądami przekroczą ustalony limit, aktywuje się wyzwalacz, szybko reagujący na zarejestrowany prąd upływu. To z kolei prowadzi do aktywacji mechanizmu wyłączającego, odcinającego zasilanie, co znacząco redukuje ryzyko porażenia prądem.

Różnicówki 3-fazowe wyposażone są w zaciski do podłączenia przewodów fazowych (A, B, C) oraz przewodu neutralnego. Warto dodać, że niektóre modele mają także wyzwalacz testowy z oporem testowym, co umożliwia sprawdzenie pełnej sprawności urządzenia. Obudowa różnicówki gwarantuje odpowiednią izolację i ochronę mechaniczną, co jest niezwykle istotne w trudnych warunkach pracy. Tak złożony system komponentów czyni różnicówkę 3-fazową niezastąpionym narzędziem w zabezpieczaniu instalacji elektrycznych.

Jak działa różnicówka 3-fazowa?

Różnicówka 3-fazowa funkcjonuje, sumując prądy w fazach oraz przewodzie neutralnym, a w idealnych warunkach suma powinna wynosić zero. Gdy jednak dojdzie do wycieku prądu do ziemi, na przykład z uwagi na uszkodzenie izolacji, wynik ten przestaje być równy zeru. W tym przypadku z pomocą przychodzi komparator prądowy, inaczej zwany transformatorem różnicowym, który monitoruje te wartości.

Jego układ porównawczy bada różnice pomiędzy nimi, a kiedy prąd różnicowy przekroczy ustalony poziom, zazwyczaj 30 mA, uruchamia się mechanizm wyłączający. Szybka detekcja awarii umożliwia natychmiastowe odłączenie zasilania, co znacznie redukuje ryzyko porażenia prądem oraz ogranicza potencjalne uszkodzenia instalacji i urządzeń.

Różnicówka 3-fazowa jest niezwykle ważna, zwłaszcza tam, gdzie występuje wysokie obciążenie prądowe, takie jak:

• przemysł,
• obiekti użyteczności publicznej.

Jej niezawodność odgrywa kluczową rolę w zapewnieniu bezpieczeństwa użytkowników oraz ochronie cennego wyposażenia.

Jakie są główne funkcje różnicówki 3-fazowej?

Różnicówka 3-fazowa odgrywa kilka istotnych ról, które są niezbędne dla zapewnienia bezpieczeństwa instalacji elektrycznych. Jej najważniejszym zadaniem jest:

• ochrona przed porażeniem prądem, zarówno w przypadku bezpośredniego kontaktu, jak i zagrożeń pośrednich,
• zapobieganie uszkodzeniom spowodowanym zwarciem doziemnym,
• błyskawiczne odłączanie zasilania w momencie wykrycia awarii, co zabezpiecza sprzęt przed groźnymi przepięciami oraz poważnymi uszkodzeniami,
• zmniejszenie ryzyka pożaru, który mógłby być wywołany prądami upływowymi,
• minimalizowanie czasu przestoju w razie problemów, co jest kluczowe, zwłaszcza w sektorze przemysłowym.

Różnicówki 3-fazowe są zgodne z aktualnymi normami budowlanymi oraz regulacjami prawnymi. Dzięki spełnieniu tych wymogów, podnoszą zarówno bezpieczeństwo użytkowników, jak i niezawodność całej instalacji elektrycznej.

Jakie zabezpieczenia oferuje różnicówka 3-fazowa?

Różnicówka 3-fazowa stanowi istotne zabezpieczenie, które odgrywa kluczową rolę w zapewnieniu bezpieczeństwa instalacji elektrycznych. Przede wszystkim chroni przed porażeniem prądem, reagując na niepożądany wyciek energii do ziemi. Tego rodzaju ochrona jest szczególnie ważna w przypadku:

• używania wysokonapięciowych urządzeń przemysłowych,
• miejsc publicznych, gdzie ryzyko elektronicznych zagrożeń jest szczególnie duże.

Co więcej, niektóre modele różnicówek 3-fazowych dysponują dodatkowymi funkcjami zabezpieczeń nadprądowych, które skutecznie zapobiegają:

• przeciążeniom,
• zwarciom.

Te urządzenia funkcjonują jak nowoczesne bezpieczniki różnicowoprądowe, przerywając obwód w momencie, gdy natężenie prądu przekracza bezpieczne limity. Na przykład wyzwalacz termiczno-elektryczny stale monitoruje obciążenie i, w razie konieczności, odłącza zasilanie. Dzięki tym zaawansowanym mechanizmom różnicówka 3-fazowa znacząco minimalizuje ryzyko uszkodzeń zarówno instalacji, jak i urządzeń podłączonych do sieci. Stanowi ona nieodłączny element nowoczesnych systemów ochrony elektrycznej, chroniąc ludzi oraz ich mienie przed wszelkimi potencjalnymi zagrożeniami. Wysoka niezawodność tych urządzeń sprawia, że są one absolutnie niezbędne w każdej współczesnej instalacji elektrycznej.

W jakich sytuacjach różnicówka 3-fazowa odłącza zasilanie?

Różnicówka 3-fazowa pełni kluczową rolę w odłączaniu zasilania, gdy wykryje prąd różnicowy. Tego rodzaju sytuacja ma miejsce, kiedy suma prądów w przewodach fazowych oraz neutralnym nie wynosi zera. Do najczęstszych przyczyn tego zjawiska można zaliczyć:

• uszkodzenie izolacji urządzeń, co powoduje, że prąd dostaje się do ziemi,
• zwarcia doziemne, kiedy przewód fazowy dotyka obudowy lub gruntu.

Choć różnicówki mogą również reagować na przepięcia, to ich podstawowym zadaniem jest ochrona przed niebezpiecznym prądem różnicowym. Zasilanie jest odcinane zazwyczaj wtedy, gdy różnica prądów przekracza ustaloną wartość progową, najczęściej wynoszącą 30 mA. Dzięki temu ryzyko porażenia prądem jest znacznie zminimalizowane. Różnicówki nie tylko chronią instalację elektryczną, ale również pomogą zabezpieczyć podłączone urządzenia przed uszkodzeniami. W wielu przypadkach, zwłaszcza w przemyśle z dużymi obciążeniami prądowymi, stają się one wręcz niezbędne. Ich niezawodność znacząco podnosi bezpieczeństwo użytkowników oraz ochrania cenny sprzęt, co w efekcie pozwala uniknąć kosztownych napraw i niebezpiecznych sytuacji związanych z porażeniem elektrycznym.

W jakich instalacjach stosuje się różnicówki 3-fazowe?

Różnicówki trójfazowe znalazły szerokie zastosowanie w systemach zasilających 400V AC, szczególnie w sektorach przemysłowym i komercyjnym. Ich obecność jest niezwykle istotna w budynkach handlowych oraz halach produkcyjnych, gdzie występują znaczne obciążenia prądowe.

W zakładach przemysłowych te urządzenia pełnią szczególną rolę w zabezpieczaniu instalacji elektrycznych, chroniąc zarówno ludzi, jak i sprzęt przed potencjalnymi zagrożeniami. Warto również zauważyć, że różnicówki znajdują zastosowanie w miejscach publicznych, gdzie bezpieczeństwo użytkowników ma kluczowe znaczenie. W domowych instalacjach, zwłaszcza przy zasilaniu trójfazowym, pełnią one równie ważną funkcję.

Przykładem mogą być stacje ładowania samochodów elektrycznych, w których różnicówki trójfazowe skutecznie zabezpieczają obwody Wallbox EV. To doskonałe odpowiedź na rosnące zapotrzebowanie na infrastrukturę dla pojazdów elektrycznych.

Podsumowując, różnicówki trójfazowe są niezastąpionym elementem w komercyjnych budynkach, zakładach przemysłowych oraz publicznych obiektach, zapewniając bezpieczeństwo w instalacjach o dużym zapotrzebowaniu na energię.

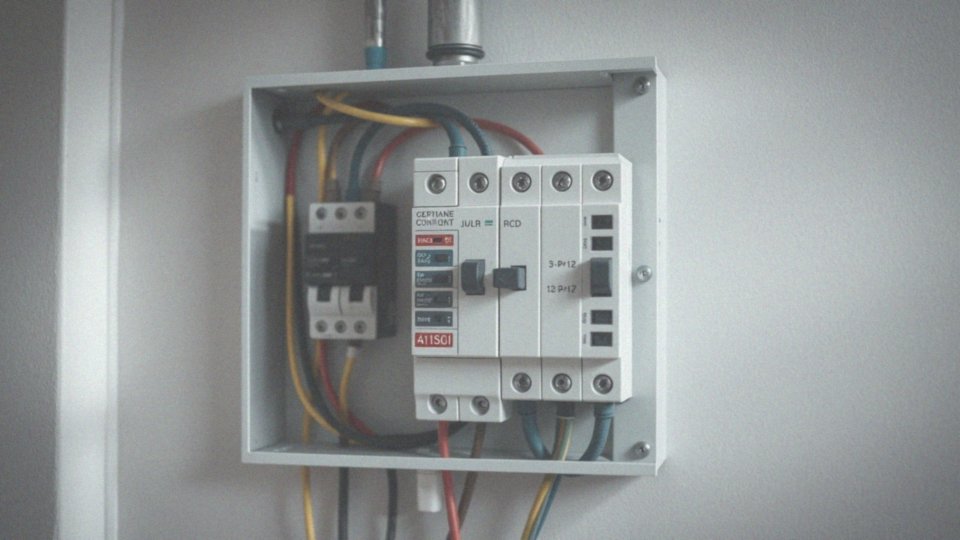

Jakie są różnice między różnicówką 3-fazową a jednofazową?

Różnicówki o trzech fazach oraz te jednofazowe różnią się głównie liczbą monitorowanych przewodów i ich przeznaczeniem. Różnicówka 3-fazowa śledzi trzy przewody fazowe oraz jeden neutralny, co zapewnia efektywną ochronę w instalacjach z napięciem 400V AC. Tego typu rozwiązania są typowe dla przemysłowych środowisk czy dużych obiektów handlowych.

W przeciwieństwie do tego, różnicówka jednofazowa zajmuje się tylko jednym przewodem fazowym i neutralnym, dlatego jest stosowana w instalacjach jednofazowych na napięciu 230V AC, co czyni je popularnym wyborem w domach i małych biurach.

Gdy dochodzi do awarii, różnicówka 3-fazowa odłącza zasilanie całego systemu trójfazowego, co może stanowić wyzwanie w systemach mieszanych, zwłaszcza przy jednofazowych odbiornikach. Wybór odpowiedniego modelu powinien być uzależniony od rodzaju zasilania oraz liczby urządzeń podłączonych do instalacji.

W miejscach o dużych obciążeniach prądowych różnicówki 3-fazowe stają się niezbędne, jako że ich szybkie działanie pozwala na natychmiastowe wyłączenie instalacji w razie problemów. Natomiast dla tych, którzy korzystają wyłącznie z odbiorników jednofazowych, różnicówki jednofazowe są często wystarczające oraz bardziej opłacalne.

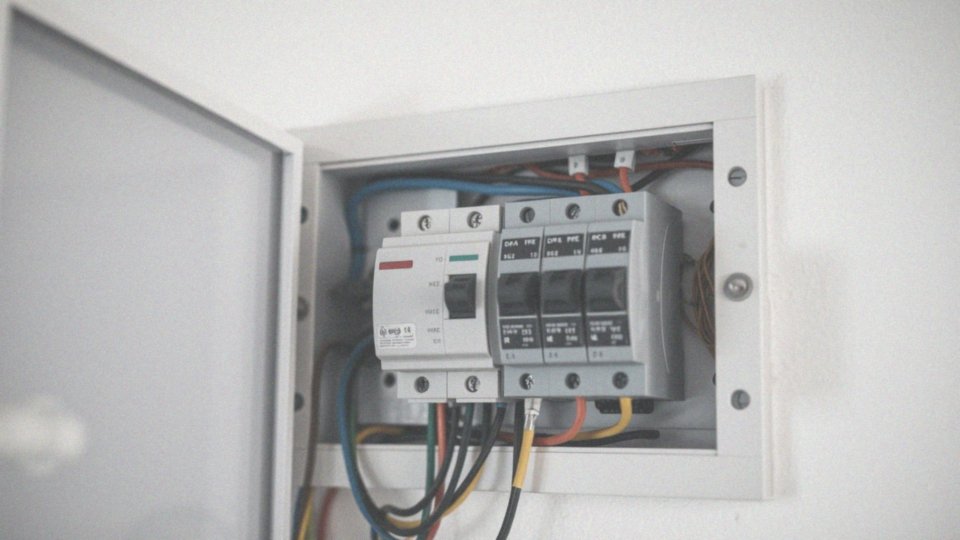

Jakie są typowe parametry wyłącznika różnicowoprądowego RCD 3-fazowego?

Zrozumienie typowych parametrów wyłącznika różnicowoprądowego RCD 3-fazowego jest kluczowe dla jego efektywności oraz bezpieczeństwa działania. Oto główne parametry, które warto znać:

• Standardowy prąd znamionowy (In) dla tych urządzeń wynosi zazwyczaj 40A lub 63A, co określa maksymalne dopuszczalne obciążenie,
• Wrażliwość na upływ prądu regulowana jest przez znamionowy prąd różnicowy (IΔn), który może wynosić na przykład 30mA lub 300mA, co pozwala wyłącznikowi na szybką reakcję w sytuacjach awaryjnych,
• Napięcie znamionowe (Un) dla RCD 3-fazowego wynosi zazwyczaj 230/415VAC, co harmonizuje z wymaganiami stosowanymi w instalacjach przemysłowych oraz komercyjnych,
• Liczba biegunów zwykle 4P (3 fazy plus neutralny) ma znaczący wpływ na sposób montażu i konfiguracji tego urządzenia,
• Znamionowy prąd zwarciowy (Icn) w typowych zastosowaniach wynosi od 6kA do 10kA, co wpływa na jego wydolność,
• Czas reakcji RCD powinien być ograniczony do ≤ 0,1 sekundy, co jest niezbędne dla zapewnienia bezpieczeństwa,
• Charakterystyka czasowo-prądowa oraz rodzaj wyłącznika (AC, A, B) są istotnymi parametrami, które należy wziąć pod uwagę,
• Zgodność z normami IEC 61008 lub EN 61008-1 gwarantuje niezawodność urządzenia,
• Liczba modułów przykładowo 4-modułowy design dotyczy rozmiaru RCD, co ma znaczenie w kontekście montażu w rozdzielnicach elektrycznych.

Jak montować różnicówkę 3-fazową w rozdzielnicy elektrycznej?

Montaż różnicówki trójfazowej w rozdzielnicy elektrycznej to proces wymagający szczególnej uwagi oraz przestrzegania zasad bezpieczeństwa. Zanim przystąpisz do pracy, pierwszym krokiem jest zawsze odłączenie zasilania. To kluczowy element, który ma na celu zapewnienie Twojego bezpieczeństwa.

Różnicówkę umieszczasz na szynie DIN o szerokości 35 mm, korzystając z odpowiednich zatrzasków, co gwarantuje stabilność instalacji. Kolejnym etapem jest podłączenie przewodów fazowych (A, B, C) oraz przewodu neutralnego do właściwych zacisków. Upewnij się, że są one odpowiednio dokręcone, aby nie doszło do ich poluzowania podczas późniejszego użytkowania.

Po wykonaniu wszystkich połączeń, dokładnie sprawdź, czy wszystko jest prawidłowo zainstalowane. Gdy montaż zostanie zakończony, zamknij rozdzielnicę. Po ponownym włączeniu zasilania, przeprowadź test działania różnicówki, używając przycisku testowego. Dodatkowo warto zastosować etykiety opisowe, aby oznaczyć różne elementy w rozdzielnicy.

Dzięki tym prostym, ale istotnym krokom, montaż różnicówki trójfazowej przebiega sprawnie i bezpiecznie, a Ty zapewniasz efektywną ochronę elektryczną w instalacjach przemysłowych i komercyjnych.

Dlaczego warto zainstalować różnicówkę 3-fazową w instalacji elektrycznej?

Instalacja różnicówki 3-fazowej w elektrycznym systemie dostarcza licznych korzyści, kluczowych dla zapewnienia bezpieczeństwa. Te urządzenia chronią przed porażeniem prądem, które może wystąpić w wyniku uszkodzenia izolacji lub bezpośredniego kontaktu z przewodami pod napięciem. Dzięki zdolności do wykrywania prądu upływowego, różnicówki szybko odłączają zasilanie, co z kolei znacząco obniża ryzyko wypadków.

Ponadto, w środowiskach o dużym obciążeniu prądowym, takich jak przemysł czy obiekty publiczne, różnicówki 3-fazowe oferują:

• zabezpieczenie przed skutkami zwarć,
• zabezpieczenie przed przeciążeniami,
• zmniejszenie prawdopodobieństwa uszkodzenia sprzętu,
• ochronę przed potencjalnymi pożarami.

Ich obecność w instalacji elektrycznej jest niezwykle istotna. W kontekście przepisów budowlanych, zainstalowanie różnicówki 3-fazowej często jest wymogiem, co zapewnia zgodność z obowiązującymi normami i regulacjami. Działa to na korzyść inwestorów oraz właścicieli budynków. Tego rodzaju rozwiązanie nie tylko zwiększa poziom ochrony użytkowników, ale także chroni ich własność. W dłuższej perspektywie może zredukować wydatki związane z drobnymi naprawami wynikającymi z braku odpowiednich zabezpieczeń. Zastosowanie różnicówki 3-fazowej znacząco zwiększa bezpieczeństwo, a jej włączenie w instalacje elektryczne jest kluczowe dla ograniczenia ryzyka poważnych awarii.

Osoby poszukujące skutecznych środków ochrony powinny zainwestować w różnicówki 3-fazowe, co stanowi istotny krok w kierunku zwiększenia niezawodności i bezpieczeństwa podczas codziennego korzystania z energii elektrycznej.

Jakie są zalety stosowania różnicówki 3-fazowej w budynkach użyteczności publicznej?

Różnicówki 3-fazowe, wykorzystywane w obiektach użyteczności publicznej, oferują szereg korzyści, które podnoszą bezpieczeństwo użytkowników oraz stabilność instalacji elektrycznych. Ich podstawowym zadaniem jest ochrona przed porażeniem prądem, co ma szczególne znaczenie w miejscach o dużym natężeniu ludzi. W takich instytucjach obecność tych urządzeń staje się kluczowym elementem systemów zabezpieczeń. Co więcej, różnicówki ograniczają ryzyko awarii spowodowanych zwarciami oraz przeciążeniami. W momencie wykrycia prądu różnicowego, automatycznie odłączają zasilanie, co chroni zarówno urządzenia, jak i samą instalację przed poważnymi uszkodzeniami.

Monitorują wartości prądów w obwodzie, co umożliwia szybkie reagowanie na potencjalne zagrożenia. Instalacja różnicówki 3-fazowej musi spełniać wymogi przepisów budowlanych i norm bezpieczeństwa, a więc jest obowiązkowa w obiektach publicznych. Wprowadzenie tych urządzeń nie tylko zapewnia zgodność z regulacjami, ale też jest kluczowe dla uzyskania odpowiednich zezwoleń na użytkowanie budynków.

W placówkach takich jak szpitale czy szkoły, gdzie niezawodność zasilania odgrywa fundamentalną rolę, różnicówki 3-fazowe stanowią istotne zabezpieczenie. Ich efektywność wpływa na komfort korzystania z energii elektrycznej w takich obiektach.

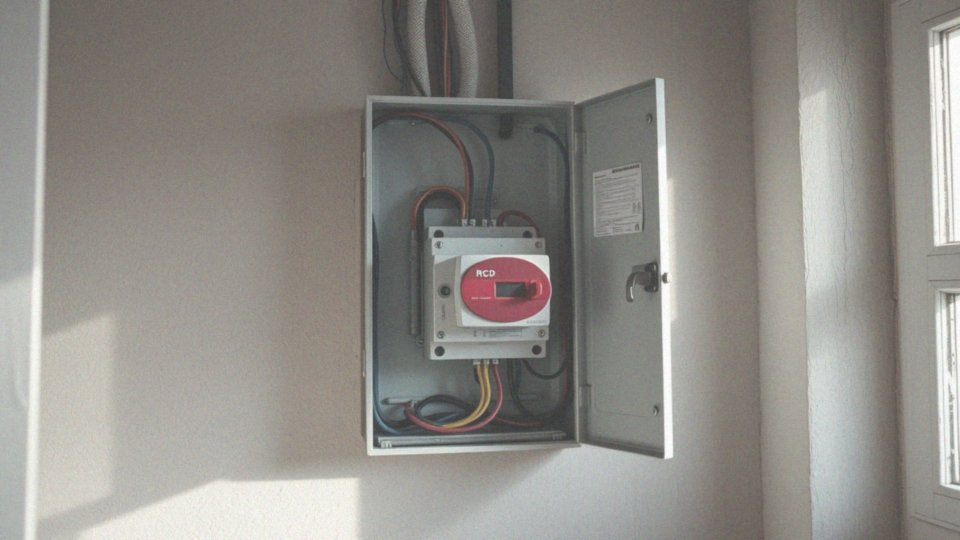

Jakie normy i wymogi prawne dotyczą różnicówki 3-fazowej?

Różnicówki 3-fazowe muszą spełniać szereg norm oraz wymogów prawnych, zanim zyskają miejsce w systemach elektrycznych. Przede wszystkim istotna jest ich zgodność z normami IEC 61008 oraz EN 61008-1, które regulują spektrum wyłączników różnicowoprądowych. Dzięki tym regulacjom, urządzenia te odpowiednio reagują na prąd różnicowy, co jest niezwykle ważne.

W Polsce przepisy dotyczące instalacji elektrycznych mają na celu zwiększenie bezpieczeństwa użytkowników. Prawo budowlane oraz normy z serii PN-HD 60364 wprowadzają konkretne obowiązki dotyczące instalacji różnicówek w różnych typach budynków. Wymogi te obejmują także konieczność użycia odpowiednich wartości znamionowych wyłączników, które są dostosowane do specyfiki danej aplikacji.

Ochrona przeciwporażeniowa, jaką oferują różnicówki 3-fazowe, ma znaczenie szczególnie w obiektach przemysłowych oraz publicznych, gdzie bezpieczeństwo jest kluczowe. W instalacjach elektrycznych nie można pomijać lokalnych przepisów dotyczących bezpieczeństwa, gdyż zapewniają one dodatkowe zabezpieczenia przed potencjalnymi zagrożeniami.

Przestrzeganie norm oraz wymogów prawnych podnosi nie tylko poziom bezpieczeństwa, ale także zwiększa niezawodność instalacji elektrycznych, co jest fundamentalne dla ochrony zarówno użytkowników, jak i ich mienia.

Jakie są konsekwencje braku zabezpieczeń różnicowoprądowych w instalacjach elektrycznych?

Brak zabezpieczeń różnicowoprądowych w instalacjach elektrycznych może prowadzić do poważnych konsekwencji, które zagrażają zdrowiu oraz życiu ludzi. Przede wszystkim, ryzyko porażenia prądem znacząco wzrasta. Może to się zdarzyć zarówno w wyniku bezpośredniego, jak i pośredniego kontaktu z prądem, kiedy prąd przez uszkodzenie izolacji dostaje się do ziemi lub dochodzi do zwarcia doziemnego.

Dodatkowo, brak różnicówek staje się przyczyną zagrożeń pożarowych. Takie pożary mogą wynikać z:

• iskrzenia,
• przegrzewania się instalacji.

Niekiedy awaria, którą różnicówka byłaby w stanie wykryć i zablokować, może prowadzić do znacznych zniszczeń oraz materialnych strat.

W obecnych czasach przepisy budowlane oraz normy prawne zobowiązują do instalacji różnicówek, co podkreśla ich kluczową rolę w zapewnieniu bezpieczeństwa. W przypadku jakiegokolwiek wypadku, właściciele obiektów mogą być pociągnięci do odpowiedzialności cywilnej, co dodatkowo uzasadnia ich stosowanie.

Inwestycja w różnicówki trójfazowe to krok w stronę poprawy bezpieczeństwa użytkowników, a także sposób na minimalizację potencjalnych problemów prawnych i finansowych. Obecność tych urządzeń w instalacji elektrycznej jest niezbędna dla skutecznej ochrony przed awariami oraz ich konsekwencjami.
